LEDコストパフォーマンスは最上級。環境対策にも大いに貢献。


主な取り扱い LED製品

top > 事業内容



光学レンズを適した高効率LEDモジュール

  • 大型チャンネル文字型サイン、カバー
  • ボード型サイン
  • 平面看板
  • デューフレックスのサイン
  • 120mmの立体高さで製作されるサイン看板

光学レンズを採用した高効率LEDモジュール

 69lm/Wの高い光効率で、既存パワーLED素子を採用したモジュールやバータイプの製品と比較しても、
約1/3の数量でも同等の明るさを確保できる製品です。
(※165°の指向角で同じ面積を施工する際)

日本製の最高品質光学のレンズ採用で光の屈折や眩しさがありません。

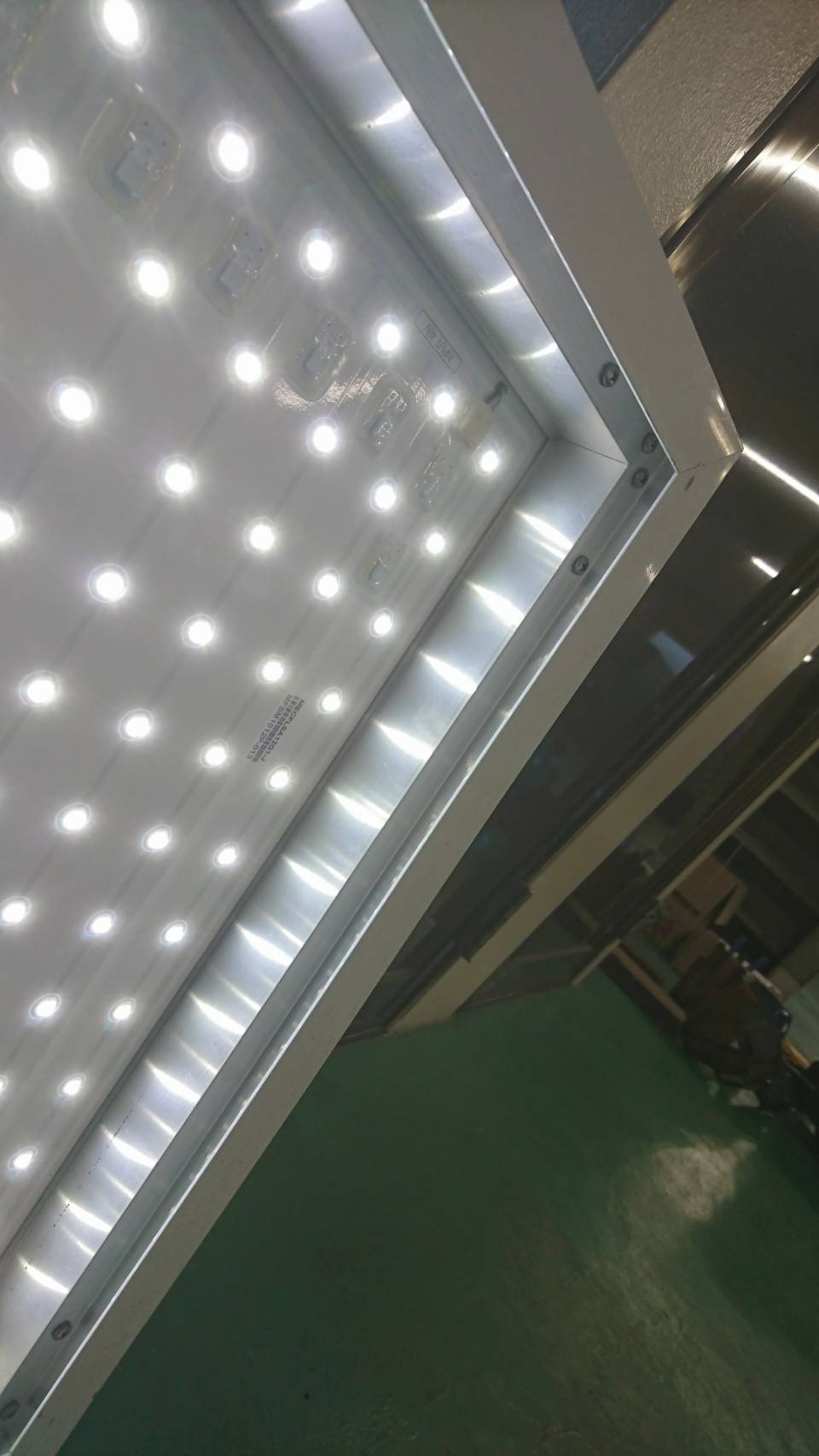

蛍光灯を光源としてきた大型屋外看板やカバーサインと交換していただければ、少ない数量でも既存と同等の明るさが確保でき、加えて初期設置費用の削減、不良発生率の低下など、多くのメリットがあります。

もちろん、最も高い照度が必要であるデューフレックスサインでも、少量のモジュールで高照度を実現します。

Specifications

光学レンズを適した高効率LEDモジュール
50,000時間まで初期照度70%保持
高輝度SEOUL SEMICONDUCTOR LED素子
指向角:165°
IP65
定電流駆動方式で最大直列連結数量内、
均一な照度実現
立体高さ120mmのサインにも適用可能

   外形寸法
長さ:48mm
幅寸:41mm
厚さ:7.2mm
重さ:27g
モジュール間隔:300mm


WIDE L165 1P



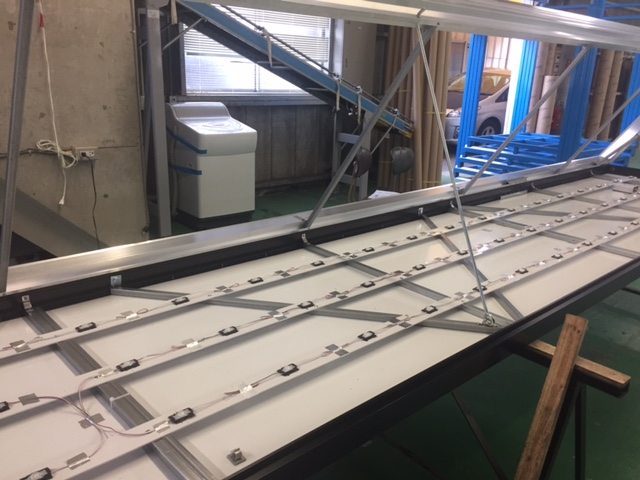

設置ガイド
1回の直列連結に最大20モジュールまで連結可能です。
20個以上、連結する際は追加で並列連結を作って下さい。
異常電流/電圧が入る製品の損傷を防止するために
3モジュール単位でヒューズをとりつけましたので、
作業中に製品が点灯されない場合は、必ずヒューズが故障になってないかご確認下さい。


WIDE L165 3P



設置ガイド
1回の直列連結に最大21モジュールまで連結可能です。
21個以上、連結する際は追加で並列連結を作って下さい。
3モジュール単位で起動されるので1番目と3番目モジュールの間は
切れませんし、電源認可できません。

異常電流/電圧が入る製品の損傷を防止するために
3モジュール単位でヒューズをとりつけましたので、
作業中に製品が点灯されない場合は、必ずヒューズが故障になってないかご確認下さい。

不適切な設置例


 品名  WIDE L165 1P WIDE L165 3P
電気的特性 起動電流:208mA
消費電力:2,7w
最大直列連結個数:20ユニット
定格電圧:DC12V
定電圧の駆動方式
ディミング装置の使用可能
起動電流:700mA
消費電力:2,8w
最大直列連結個数:21ユニット
定格電圧:DC12V
定電圧の駆動方式
ディミング装置の使用可能
用途 大型チャンネル文字型サイン、カバー
ボード型サイン
平面看板
デューフレックスのサイン
80-120mmの立体高さで製作されるサイン
大型チャンネル文字型サイン、カバー
ボード型サイン
平面看板
デューフレックスのサイン
120mmの立体高さで製作されるサイン
保護機能  IP65
ヒューズ採用:過電流が発生時、回路遮断
構成 LED素子:ハイパワーLED
Lens:PMMA
PCB:メタルPCB
本体:ABS白色
シリコンモールディング
連結:半田付け
リード線:AWG18
3Mテープ及びM3ボルト締結用のホール
放熱及び熱性 放熱:空冷式
最大動作温度:50℃
最低動作温度:-10℃
最大保管温度:60℃
最低保管温度:-20℃
 製品スペック WIDE L165 1P・WIDE L165 3P
放射角は中心からの最大光束が半分になる地点までの角度を意味/
周波場はCIE1931色から算出/光束測定:CAS140B/
テスター誤差許容値CCT5%/光束(lm)はモジュールの1個あたりの計算値
 可能な色  光束(lm)
最小  平均  最大
 白色 160 170  180
 電球色 100  110  120
 赤 70  95  120
 緑 120  160  200
 青 42  56  70
 可能な色  色温度 素子角度
最小  平均  最大   2⊖ 2/1
 白色 6,000K 6,300K  6,500K   165
 電球色 2,600K 2,700K 2.900K   165
 赤 618nm 632nm   165
 緑 518nm 535nm    165
 青 453nm 2,900K   165


ここをクリック↑LED.PDFが開きます


「その他の製品」


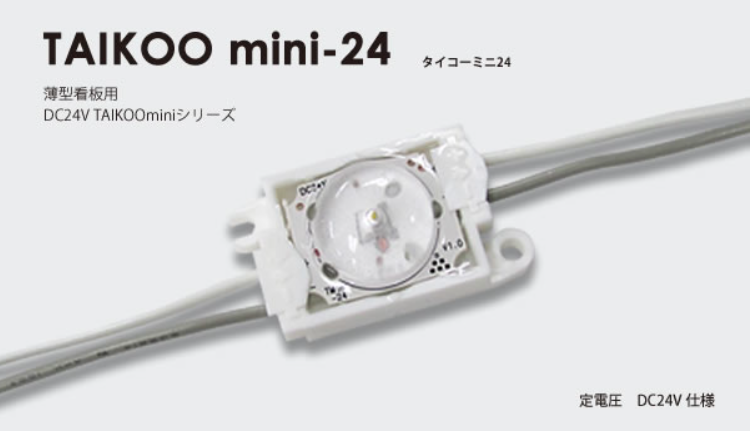

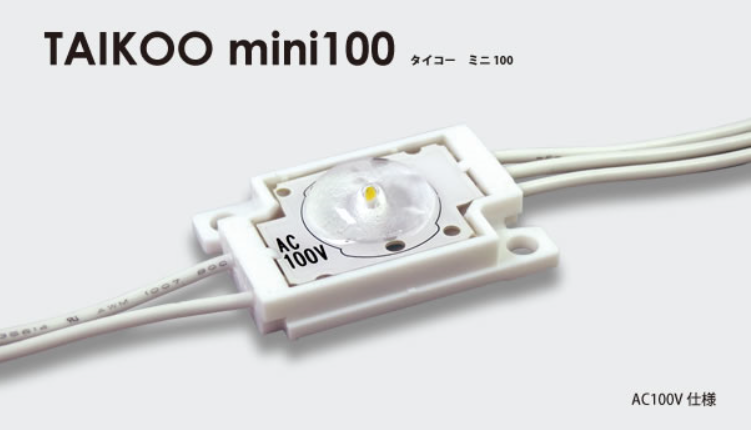

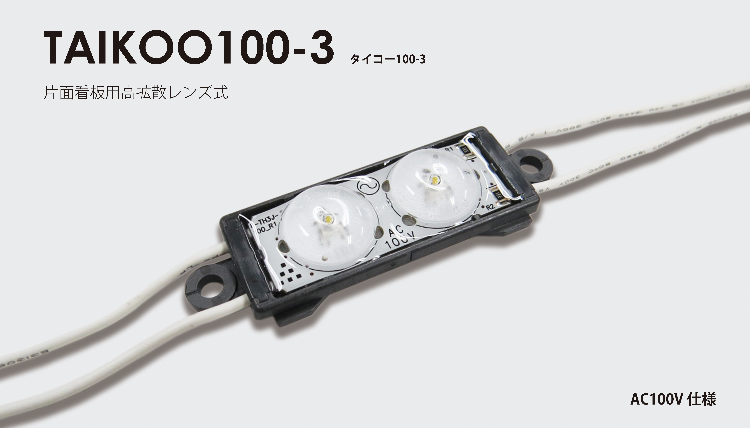

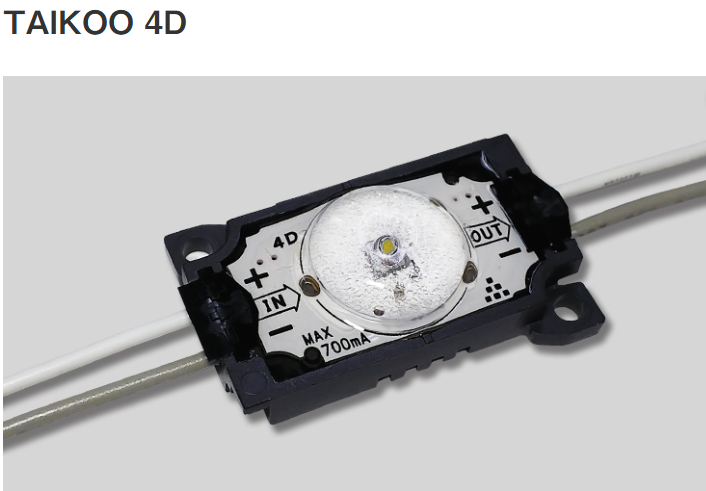

WIDE Lシリーズ以外のLEDも多数取り扱っております。
電源 コントローラーその他のLED等、 詳しい製品に関しましてはこちらからお願いいたします
